不锈钢机门一体式渠道闸门
产品详细说明

不锈钢闸门,方闸门,不锈钢插板闸门是我公司引进国外先进技术生产的闸门,主要材料为不锈钢或碳钢碰涂环氧树脂涂料,橡胶软密封,具有重量轻,操作灵活,防腐蚀,不生锈,安装维修方便,密封可靠等功能,广泛应用于自来水厂、污水厂、排灌、排涝、石油、化工、冶金、环保、电力、塘堰、河流等工程,作为截止、调节流量和控制水位之用。

二、不锈钢渠道闸门产品特点:

重量轻:约为普通闸门的1/3重量。

耐腐蚀:耐酸碱及耐大部分腐蚀性化学品及污水、海水等。

密封性好:采用橡胶软密封,密封效果好

力矩小:由于闸板重量轻,且闸板与道轨板之间摩擦阻力小,故操作力矩小。

寿命长:闸板与导轨之间装有防锁死结构使密封面磨损非常小。

维修方便:若经多年使用后出现泄漏现象,只需将闸板吊起,调换止水橡胶即可,省时省力,维修成本低。

手动操作:采用螺杆式启闭操作,操作方便、轻巧、可靠。

电动操作:电动控制装置,定位精确、操作轻巧、易实现自控和远控。

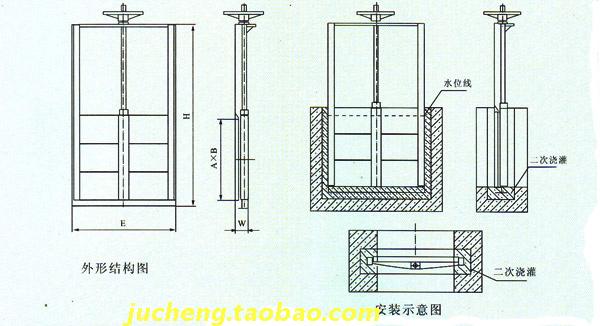

三、不锈钢渠道闸门主要外形连接尺寸:



四.性能及结构

     1.不锈钢渠道闸门符合《ZBM型不锈钢渠道闸门》企业标准。

     2.闸门结构形式为明杆式不锈钢渠道闸门、闸门的主要部件(闸板、闸框和导轨)进行酸洗钝化处理。

     3.闸板、闸框按最大工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5 。

     4.门槽采用不锈钢槽钢或者钢板折弯成“U”字形,有一定的强度和刚度,在使用中不变形;门体为整体结构,在迎水面焊接“井”字形加强筋。

     5.导轨按最大工作水头设计,其拉伸、压缩和剪切强度安全系数不小于5。

     6.密封橡胶置于闸板上,用相同不锈钢材料制作的沉头螺钉紧固。在启闭闸板过程中,不能变形和松动,螺钉头部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。

     7.密封座止水橡胶采用优质丁腈橡胶,密封条厚不小于3.5mm。

8. 在闸板上端设有吊耳与闸板连接,吊耳的受力点靠近闸板中心线,在最大水头启闭时,其拉伸压缩和剪切强度的安全系数不小于5。

9.闸杆的传动螺纹为梯形螺纹,精度达到7e级标准,闸杆按最大工作开闭力设计,其拉伸压缩和剪切强度的安全系数不小于5。

     10.闸门在最大工作水头时,密封泄漏量正向承压≤0.72L/min.m ,反向承压≤1.25L/min.m(密封长度)。

     11.闸框与闸板密封座间隙小于0.8mm。

12.闸板与闸框导向槽的间隙小于1.6mm。

13.在要求的操作条件下,启闭机手柄设计最大手摇力为15Kg。

14.驱动装置采用一体化电动启闭装置,设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。

15.闸杆顶端设有防护罩,并带有行程控制器,电动装置上设有上下限位开关和过扭矩保护装置,并带有开度指示器,闸门的开启程度,带有文字“开”的箭头随开启程度而旋转方向。启闭机带有离合器及手轮,以供手动操作。

     16.电动机为封闭结构、绝缘等级为F级,防护等级IP55,工作时噪声小于45dB(A)。

     17.闸门就地控制设备满足下列条件并具有下列装置:

         采用双门结构,内装指示灯及按钮等控制元件,外门装窥视玻璃并镶密封橡皮圈。

电源:3相5线制, 交流电380V,50Hz

电机保护空气开关、接触器、热继电器、开闭指示灯、起停控制按钮等元件。

五.主要零部件材质:

闸槽:           不锈钢

门体:           不锈钢

止水橡胶:       丁腈橡胶

丝杆:           不锈钢

启闭机座:       铸铁

紧固件:         不锈钢

六.防腐

1.  不锈钢及非金属材料不涂防腐涂料。

2.  传动部位接触面涂防锈油脂保护。

3.  碳钢部件(传动部件除外)均进行喷砂除锈质量达Sa21/2级标准。水上部件涂环氧铁红防锈漆,外罩面漆。

4.  涂层均匀、光亮完整,没有粗糙不平,漏漆等现象。漆膜牢固,无剥落、裂纹等缺陷。

七.油漆

1.表面进行喷涂处理。

2.涂漆均匀、细致、光亮、完整。漆膜牢固、无剥落、流痕和裂纹等缺陷。

八.技术标准

1.  本设备材料符合GB标准规定。

2.  所有量度、尺寸、重量均用国际单位(SI)表示。

3.  我公司已通过ISO9001质量体系认证。

九.测试

1.所有闸门及电动启闭机在制造与装配后,以及在制造厂发运前均经过检查及整机试验。其中包括材料的检查与试验、制造时的部件与工艺检查,制造后性能测试及油漆工作的检查与测试。

2.各项测试工作在我公司进行并由业主代表到场。

3.闸板、闸框及框架取得试棒的化学成份分析验证其成份。

4.我公司将提供所有螺杆材料试验证明。

5.校核启闭机的所有功能,并进行常规试验。

6.闸门检验后将门板与门框组成整体后包装及运输。
